平板太陽能集熱器（以下簡稱“平板集熱器”）接收太陽輻射最多、技術最成熟、成本最低廉和不需跟蹤的特點契合了太陽能分散性強、能流密度低和不穩定的特性，是解決人類最大量的低中溫?zé)崮芟牡淖钣行У钠骷唬鋱?jiān)固可靠的板狀結構便于與建筑結合，其成為太陽能熱利用賴以支撐的技術和硬件。

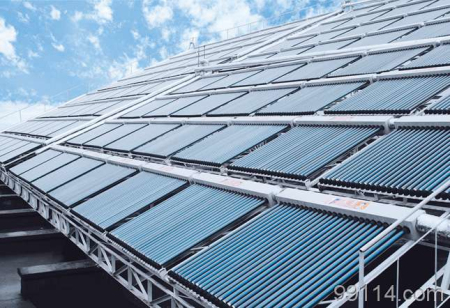

（圖片源于網絡）
國家已明確將太陽能光熱利用納入“十三五”發展規劃，8億平方米保有量的目標給行業提供了絕佳機遇，但面對行業存在的創新驅動乏力，技術發展停滯不前，特別是平板集熱器低價競爭嚴重、質量壽命難以保證的局面，共同思考平板集熱器技術發展路線，先謀后戰，夯實太陽能熱利用的技術和產業基礎，就是一個刻不容緩的課題。
1平板集熱器問題的剖析
1.1平板集熱器的水霧現象
平板集熱器是太陽能熱利用行業最有成效的產品之一，特別是在發達國家，其熱工理論和產品評價方法趨于完善，產品構成材料、抗內部高溫高壓影響和吸熱板結構都有很大進步，市場應用份額高達90%。但抗雨水滲透存在不足，作為集熱器的圍護腔體存在不同程度的滲水、吸潮和排濕不好等情況。一個最普遍最直觀的表象就是水霧，如圖1、圖2和圖3所示。
水霧是什么？為什么會有水霧？怎么去除水霧？由表及里，追本溯源，探究平板集熱器根本性的問題。
人們經常在居室窗戶上見到水霧，這是室內水汽遇到冰冷的玻璃凝結為水珠后的結果，從機理上講是玻璃溫度低于水汽分壓所對應的飽和溫度（稱為露點溫度）時出現的凝結現象（結露），所以寒冷天氣或者早晚最為多見。其原因都是房間空氣里有水分。濕度大水分多，濕度小水分少，當氣溫18℃，相對濕度40%時，含濕量為5g/kg（干空氣）；而相對濕度80%時，含濕量為11g/kg
（干空氣），可見含濕量增加了1倍。
平板集熱器有水霧也是同樣的道理，平板集熱器腔體內的水分在封裝時，含有水分的空氣，更多的是含有平衡水分（它是材料與一定狀態下的空氣相接觸所能達到的極限含水量，以毛織物為例，相對濕度40%時，平衡水分（X）是11kg/100kg；而相對濕度80%時，平衡水分（X）是20kg/100kg，
含濕量增加了1倍。）的保溫材料，如玻纖棉，這些稱之為殘余水分的水帶進來的。
以一片2000×1000×90mm的平板工程機為例粗略計算，相對濕度大概40%時，空氣帶進1g水，保溫材料帶進4g水，總計5g水；相對濕度80%時，水達到10g。在太陽照射平板集熱器時，平板集熱器實際上就是一個溫室型輻射干燥器，腔體內的空氣狀態變了，平衡水分值會降低，高于此值的水分就會釋放出來，成為過熱水汽，這時是看不到的，這些水汽也會有一些從不密閉的縫隙中排出，剩下的在無日照后，玻璃冷卻下來，到了露點，就顯露出來，便能看見水霧。
1.2平板集熱器水霧的實質
水霧是人們對平板集熱器好壞的最直觀印象，也是平板集熱器最令人頭痛的事情。其實，水霧只是一個表象，它存在的實質是說明平板集熱器的腔體內有水，不會因日照蒸發而消失。
分析這些水分，有三個來源：
殘余水分：集熱腔體內的材料（特別是絕熱材料）因與環境濕度平衡后所吸收的平衡水分在被封裝時帶入腔體內，在潮濕地區（如我國的兩廣和江浙地區）此種殘余水分會更多，而在干燥地區（如我國的西北和內蒙古）相對就會好一些。
滲入水分：因集熱腔體的不密閉而由外部滲入的水分，如雨水，特別是狂風暴雨的時候。
返潮水分：在潮濕環境下因內外濕度差（外部濕度大，內部濕度小）形成的內部材料吸濕而產生的水分增加，實際也是為平衡濕度而形成的平衡水分。
圖3平板集熱器陣列位于甘肅省金昌市金川區，里面的片片平板集熱器都存在大面積水霧。這些平板集熱器是南方某廠家生產的，殘余的平衡水分自然高些，歸根結底，終究都是水分惹的禍。
1.3平板集熱器中水分的危害
削弱太陽輻射：腔體里的水蒸發后在平板集熱器的透明蓋層（玻璃）上凝結為水霧，透過率會受影響，接收到的太陽輻射能量就會削弱，也加大了頂部空氣夾層的對流熱損失。
絕熱受潮：絕熱材料多為多孔物質，容易吸濕。水的導熱系數為空氣的25倍，冰的導熱系數更大。材料吸濕后濕分占據了原被空氣充滿的部分氣孔空間，研究表明，導熱系數為0.03W/M·K的絕熱材料，吸取1%的水分后導熱系數增加25%，以后會成倍增加。
吸收表面衰退：研究表明，吸收表面在鹽霧實驗中會產生不同程度的腐蝕，不同吸收表面的耐鹽霧試驗的能力也有差別，高質量的黑鉻涂層能耐達到120小時，而輻射特性特別好的藍鈦涂層甚至只有6個小時；作為非專業的用戶也有自已直接使用的觀察和經驗。有的企業生產的藍膜陽臺平板集熱器在內蒙古庫存一個冬季后，即發現吸收表面出現白斑。這里摘貼幾個代表性圖片，如圖4所示。
2結語
水霧現象及其帶來的問題是嚴重的，這是外因和內因疊加的結果，外因是環境的陰晴雨雪，狂風暴雨，溫濕度的高低變化，大氣中有害物質，特別是PM2.5和細塵的侵襲，使平板集熱器腔體內部在不同程度上成為了酸堿鹽霧侵襲的對象；內因要從平板集熱器自身的結構和材料去尋找。平板集熱器是太陽能領域的主導產品之一，水霧的出現，嚴重影響了平板集熱器的熱性能和壽命。
最終發現，影響水霧內因主要是保溫材料含水吸濕過大、產品密閉不嚴和排氣效果差等三個方面。這些問題還需要行業專家與生產廠家共同去攻克技術上的難關，更好地解決平板集熱器的水霧及腐蝕問題，生產出優質的平板太陽能產品，以回饋廣大的用戶。
